一、檢測意義：

在工業(yè)材料領域，鋁及鋁合金憑借低密度（僅為鋼的1/3）、高強度、耐腐蝕、易加工四大核心優(yōu)勢，成為“輕量化革命”的核心載體，其應用場景已滲透到國民經濟的關鍵領域：

航空航天：大飛機機身、發(fā)動機葉片、衛(wèi)星結構件等核心部件，70%以上采用航空鋁合金；

高端制造：LNG船液貨艙、裝甲車輛車體、汽車發(fā)動機缸體等精密構件；

新能源與基建：風電設備機艙罩、光伏支架、跨海大橋鋁合金連接件等，對輕量化和耐久性要求極高；

電子與消費品：手機中框、高鐵內飾件、醫(yī)療器械外殼等，需兼顧精度與安全性。

鋁制品在具備這些優(yōu)勢的同時，在檢測方面也面臨著諸多挑戰(zhàn)。鋁合金在軋制、焊接、熱處理過程中，易產生殘余應力、微小裂紋、氣孔、分層等缺陷，這些缺陷在服役中會快速擴展，比如航空鋁合金的應力腐蝕裂紋可能導致構件斷裂，LNG船鋁制液貨艙的微小氣孔可能引發(fā)極寒環(huán)境下的泄漏風險。因此，針對鋁及鋁合金的無損檢測，不僅是質量管控的“必修課”，更是保障工業(yè)安全的“生命線”。

二、鋁進行無損檢測的難點：

與鋼鐵等鐵磁性材料不同，鋁的非鐵磁性、低剛度、易變形特性，讓傳統(tǒng)無損檢測技術頻頻“失靈”：

非鐵磁性導致磁粉檢測失效：磁粉檢測是依賴材料磁性的技術，對鋁完全不起作用，直接排除在主流檢測方案之外；

表面/近表面缺陷難量化：鋁構件的裂紋多為表面或近表面裂紋，傳統(tǒng)超聲波檢測對薄鋁板（厚度＜5mm）易出現(xiàn)“檢測盲區(qū)”，滲透檢測需打磨表面，且無法量化缺陷深度；

復雜場景適配性差：航空發(fā)動機葉片的高溫環(huán)境（可達300℃）、汽車鋁壓鑄件的復雜內腔，傳統(tǒng)檢測設備要么精度驟降，要么無法觸及，且易造成構件二次損傷。

更關鍵的是，高端鋁制品的缺陷容忍度極低，以航空鋁合金為例，殘余應力未及時檢測消除，會導致加工變形率提升30%以上，零部件報廢率增加20%，直接影響航空器安全。這也讓鋁制品無損檢測成為行業(yè)“硬骨頭”，更凸顯了適配技術的重要性。

三、較于傳統(tǒng)無損檢測，ACFM檢測鋁技術優(yōu)勢：

1、材料適配：ACFM技術可對所有導電性材料進行檢測，適合非鐵磁性的鋁，而磁粉檢測只能檢測鐵磁性材料。

2、帶涂層檢測+可提離：可穿透10mm以內的非導電涂層（油漆、陽極氧化、防腐層）直接檢測，不用除漆、不用打磨，探頭可不直接接觸工件，最大提離高度為10mm。磁粉和滲透必須徹底清理表面，耗時、費耗材、易損傷工件。超聲必須進行耦合，涂層需全部去除。

3、檢測深度：近表面檢測能力遠超渦流，對于鋁試件，ACFM可檢測埋深6-8mm處的缺陷。

4.定量能力：ACFM基于電磁場模型，可自動計算裂紋長度（誤差±2mm）、深度（誤差約20%），可用于壽命評估。

5、環(huán)境適應性：ACFM可檢測高溫（常規(guī)350℃，最高可到500℃）、水下、高空、狹小空間，適合在役鋁結構（航空、船舶、軌道交通）。

四、檢測儀器及使用探頭：

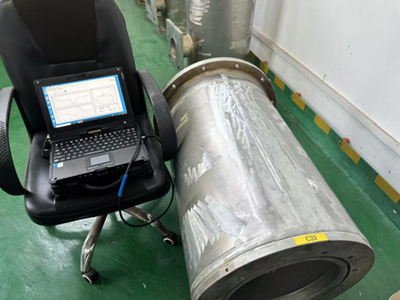

檢測設備采用國產LKACFM-X2型交流電磁場檢測儀，ACFM檢測儀如圖1左所示，檢測探頭為標準探頭，探頭由雷莫線與儀器相連。

五、檢測工件及結果

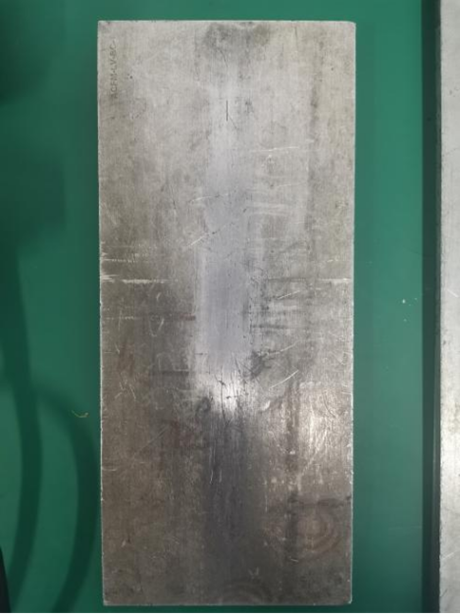

工件圖（帶有刻槽缺陷）：

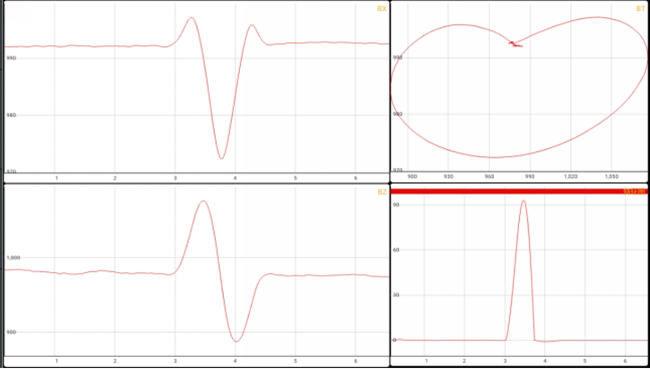

檢測結果示意圖：

從檢測結果來看，Bx有明顯的波谷特征，Bz有波峰和波谷，蝶形圖閉合成圓形，圖像為典型缺陷圖像，且無缺陷處近乎于一條直線。對于鋁平板缺陷來說，ACFM有很好的檢測效果。
